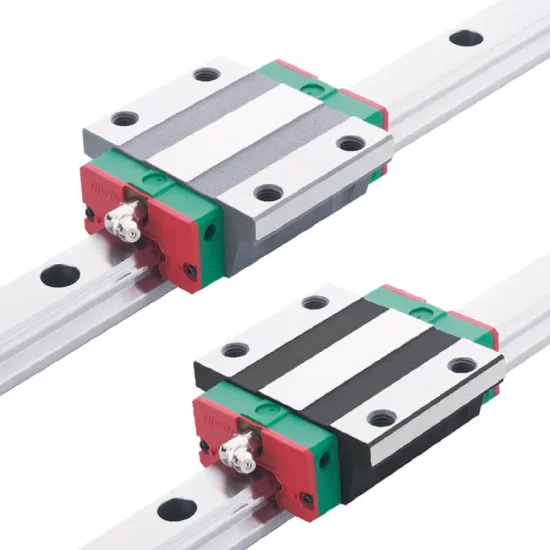

As Guias Lineares série HG são projetadas com capacidade de carga e rigidez superiores a outros produtos similares, com sulco arco-circular e optimização de estrutura. Uma de suas caracteristicas é dimensionar a carga igualmente nas direções radial, radial inversa e lateral, e de auto-alinhamento, para absorver erros de instalação. Assim, a série de Guias Lineares HIWIN HG pode alcançar uma vida longa com alta velocidade, alta precisão e suave movimento linear.
Características da Série HG:
1 - Capacidade de Auto-alinhamento
Por concepção, o sulco do arco-circular têm pontos de contato em 45 graus. A série HG pode absorver a maioria dos erros de instalação devido a irregularidades na superfície lisa e proporcionar suave movimento linear através da deformação elástica de elementos do material e da mudança dos pontos de contato. O Auto-alinhamento da capacidade, de alta precisão e bom funcionamento, podem ser obtidos com fácil instalação.
2 - Intercambialidade
Devido ao controle de precisão dimensional, a tolerância das dimensões da série HG podem ser mantidos em um intervalo razoável, o que significa que qualquer um dos blocos e qualquer um dos trilhos numa determinada série pode ser usada em conjunto, mantendo tolerância dimensional. E um retentor é adicionado, para evitar que as esferas caiam quando os blocos são retirados do trilho.
3 - Alta rigidez em todos as quatro direções
Devido às quatro-linhas de design, a série de Guias Lineares HG têm um fator de carga igual nas direções radial, radial inversa e lateral. Além disso, o sulco do arco-circular fornece uma ampla área de contato entre as esferas e as ranhuras do trilho, permitindo grandes cargas e alta rigidez.
Modelos HIWIN
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
